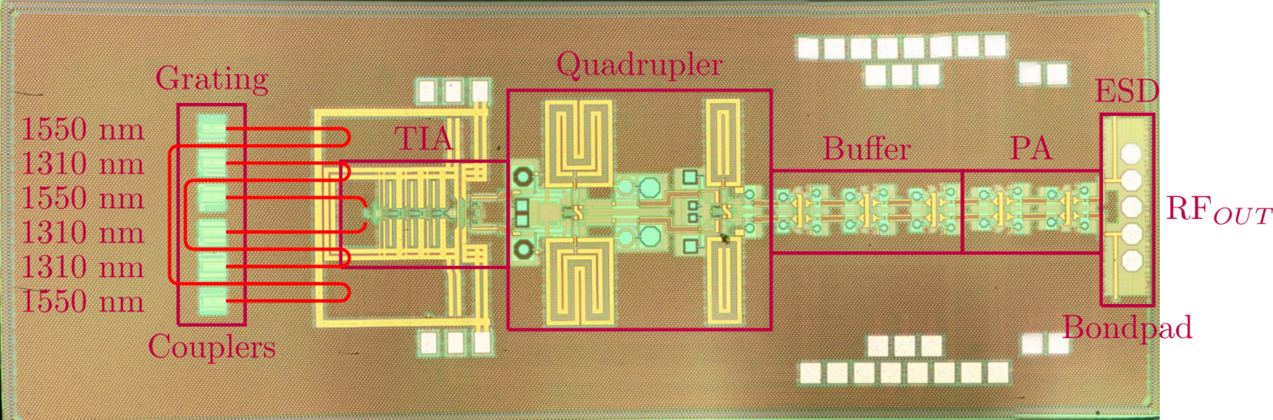

Silicon Photonic Radar Transmitter IC
Dieser Chip stellt den weltweit ersten optoelektronischen Millimeterwellen-Radar-Sender-IC für MIMO-Bildgebungsradar dar, der unter Verwendung von Siliziumphotonik-Technologie entwickelt wurde. Die MIMO-Radar-Systemarchitektur, in der diese ICs eingesetzt werden, nutzt einen optisch verteilten lokalen Oszillator (LO) über Glasfaser, um den kohärenten Betrieb von Millimeterwellen-Transceiver-Frontends zu ermöglichen.
Das optoelektronische Sender-Frontend-IC integriert alle erforderlichen elektronischen und photonischen Komponenten, um das optische LO-Signal zu empfangen und ein Millimeterwellen-Sendesignal zu erzeugen. Es ist sowohl mit LO-Wellenlängen von 1310 nm als auch von 1550 nm kompatibel. Der Chip wurde unter Verwendung einer photonischen SiGe-BiCMOS-Technologie von IHP entworfen.
Referenz:
S. Kruse, S. Gudyriev, T. Schwabe, P. Kneuper, H. G. Kurz and J. C. Scheytt, "Silicon Photonic Radar Transmitter IC for mm-Wave Large Aperture MIMO Radar Using Optical Clock Distribution," in IEEE Microwave and Wireless Components Letters, vol. 31, no. 6, pp. 783-786, June 2021, doi: 10.1109/LMWC.2021.3062112.

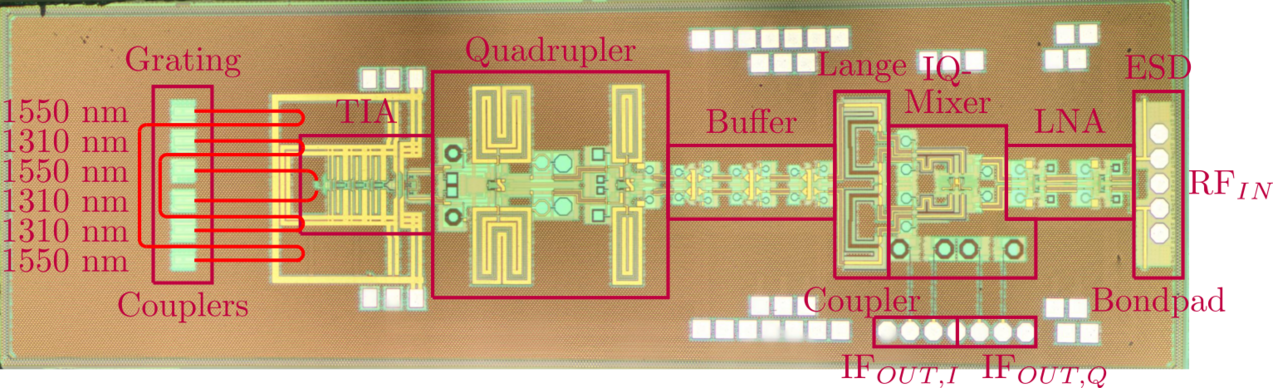

Silicon Photonic Radar Receiver IC
Dieser Chip ist der weltweit erste opto-elektronische Millimeterwellen-Radar-Empfänger-IC für MIMO-Bildgebungsradar in Siliziumphotonik-Technologie. Ein optisch verteilter Takt über Glasfaser ermöglicht den kohärenten Betrieb mehrerer Transceiver-Frontends und verbessert dadurch die Aperturgröße sowie die Winkelauflösung.
Das Empfänger-Frontend-IC integriert alle erforderlichen elektronischen und photonischen Komponenten für den Empfang des optischen Takts, die HF-Signalverarbeitung sowie die IQ-Abwärtsmischung ins Basisband. Es unterstützt optische Taktwellenlängen von 1310 nm und 1550 nm und wurde in der photonischen 250‑nm‑SiGe-BiCMOS-Technologie von IHP realisiert.
Referenz
S. Kruse, S. Gudyriev, P. Kneuper, T. Schwabe, M.-M. Meinecke, H. G. Kurz, J. C. Scheytt, "Silicon Photonic Radar Receiver IC for mm-Wave Large Aperture MIMO Radar Using Optical Clock Distribution," in IEEE Microwave and Wireless Components Letters, vol. 32, no. 12, pp. 1447-1450, Dec. 2022, doi: 10.1109/LMWC.2022.3186432.
